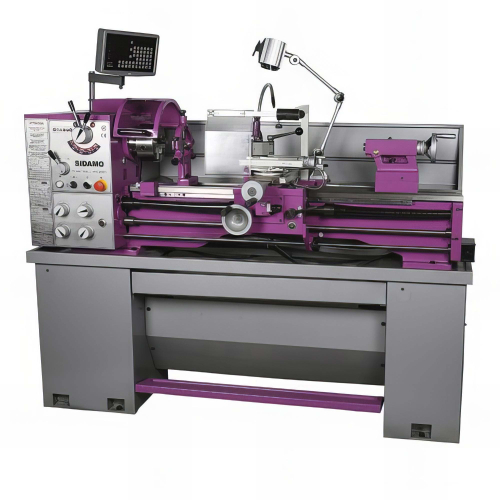

Tour à métaux TP 1000 VISU L. 1000 mm - 400V 2200W - 21300016 - Sidamo

Tour conventionnel. Affichage digital (alimentation 230 V monophasé) :. Course longitudinale 850 mm, course transversale 205 mm, course au supérieur 95 mm. Programmation de 200 points zéro auxiliaires et de 200 outils. Mesurage de cône. Banc prismatique renforcé, fonte grise, trempé par induction et rectifié. Broche de type CAMLOCK D1-4". Broche trempée et rectifiée, lubrifiée par bain, montée sur 2. roulements à galets coniques de haute précision. Précision de tournage < 0,015 mm au mandrin. Pignons de boîte trempés et rectifiés, lubrifiés par bain d'huile. Glissières sans jeu réglables par lardons. Boîte mécanique 8 vitesses. Changement rapide des avances par boîte mécanique. Avances automatiques longitudinale et transversale. Commande simultanée de la broche et de la vis mère. Déplacement latéral de la poupée mobile +/- 10 mm. D. maxi au dessus du chariot : 212 mm. D. maxi sous le banc rompu : 491 mm. Inversion de rotation gauche / droite par commande au tablier. Fonctionnement par impulsions. Verniers gradués avec remise à zéro sur tous les axes. Équipements :. Banc rompu amovible, longueur 205 mm. Tiroir à copeaux, paroie anti-projections, socle monté. Écran de protection de mandrin asservi. Système d'arrosage, frein à pied, éclairage 24V. Protection de la vis mère, barre de chariotage. 6 pieds pour mise à niveau et anti-vibration. Coffret d'outils, pipette à huile, kit de pignons supplémentaires. Précision de graduation des verniers :. Traînard : 0,15 mm - 15 mm/T. Chariot transversal : 0,04 mm - 4 mm/T. Chariot supérieur : 0,04 mm - 4 mm/T. Contre-poupée : 0,04 mm - 4 mm/T. Livré avec tourelle à changement rapide type E + 3 porte-outils 20 x 100 type D + 1 porte-outils 20 x 100 type B, mandrin 3 mors D. 160 mm, mandrin 4 mors D. 200 mm, plateau de broche D. 250 mm, jeu de bridage pour plateau de broche, jeu de 3 mors extérieurs, jeu 3 mors doux, mandrin auto-serrant 16 mm + queue de mandrin CM3, butée de chariot avec réglage fin, pointe tournante CM3, lunette fixe, lunette à suivre. Puissance (kW): 2,2. Alimentation (V): 400 V tri. Vitesse de broche (tr/min): 70 - 2000. Entre pointes (mm): 1 000. Hauteur de pointe (mm): 180. Largeur du banc (mm): 185. D. maxi usinable (mm): 350. Cône de la broche: CM5. Nombre de vitesse: 8. Alésage de la broche (mm): 38. Cône morse de la poupée: CM3. Course du fourreau (mm): 100. Avances longitudinales / transversales (mm/tr) 1: (32) 0.078 - 1.044. Avances longitudinales / transversales (mm/tr) 2: (32) 0.018 - 0.236. Course au transversal (mm): 205. Course du supérieur (mm): 95. Filets pas métriques (mm): (26) 0.48 - 10. Filets pas au pouce (TPI): (34) 4 - 56. Garantie: 3 ans + extension gratuite de 1 an sur simple inscription sur www.sidamo.com.
