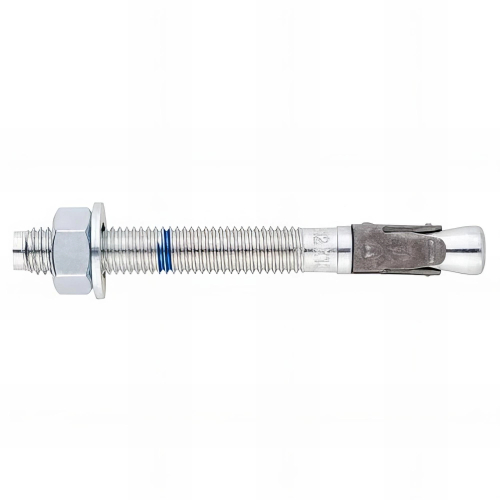

25 Goujons d'ancrage mâle charges lourdes - tige zinguée - bague sherardisée - M12 x 255 mm

Goujons d'ancrage mâle charges lourdes zingués

Caractéristiques
Fonctionnement par frôlement : installation par pair contrôlé
Utilisable pour des charges hautes
Approuvé pour deux profondeurs d'installation
Installation facile
Utiliser dans du béton non fissuré
Installation précédente, ou à travers le propre foret de la plaque d'ancrage
Utiliser pour les charges statiques ou quasi-statiques
Version en acier galvanisé et acier inoxydable A2 et A4
Variété de longueurs et métriques, flexibilité dans l'assemblage
DIN 440 pour la fixation de structures en bois sur du béton
Disponible en INDEXcal

Avantages
Fixations structurelles en béton non fissuré
Barrières de sécurité
Fixation d'affiches, machines, chaudières, enseignes, panneaux d'affichage, etc
Fixation de structures en bois au béton

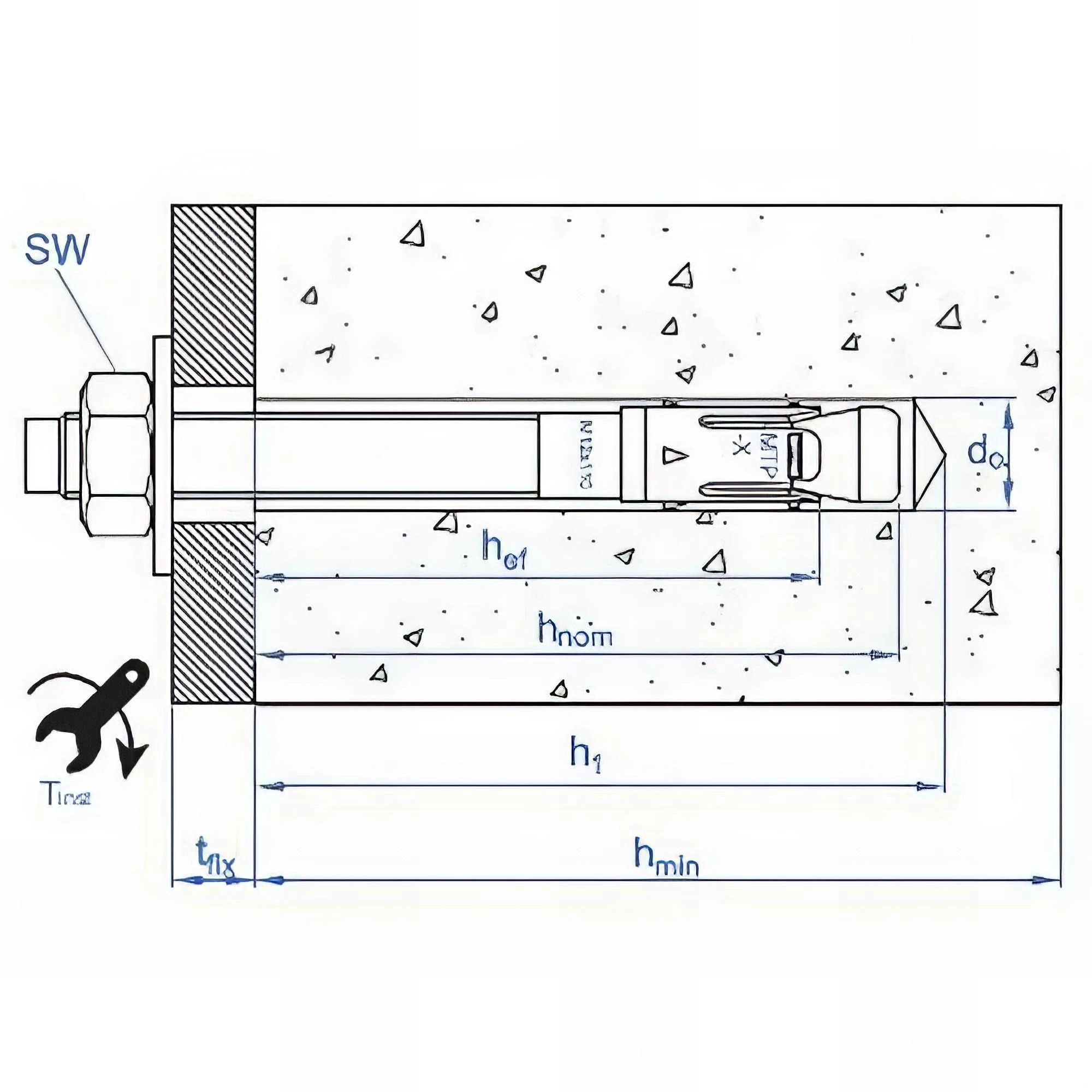

Données
Diamètre du foret (do) 12 mm
Couple de serrage (Tinst) 60 mm
Distance minimale entre axes (Smin) 70 mm
Distance minimale au bord (Cmin) 70 mm
Epaisseur minimale du béton (Hmin) 140 mm
Profondeur du trou foré (H1) 85 mm
Profondeur d'installation (Hnom) 80 mm
Profondeur effective (Hef) 80 mm
Epaisseur à fixé (Tfix) 96 mm
Distance minimale entre axes cône (Scr,N) 210 mm
Distance critique au bord cône ( Ccr,N) 105 mm
Distance minimale entre axes fissuration (Scr,sp) 350 mm
Distance critique au bord fissuration (Ccr,sp) 175 mm


Boîte de 25 pièces


Disponible sur notre sites en différents modèles
APX08050 / M8 x 50 mm
APX08075 / M8 x 75 mm
APX08080 / M8 x 80 mm
APX08095 / M8 x 95 mm
APX08115 / M8 x 115 mm
APX10090 / M10 x 90 mm
APX10105 / M10 x 105 mm
APX10115 / M10 x 115 mm
APX10135 / M10 x 135 mm
APX10165 / M10 x 165 mm
APX10185 / M10 x 185 mm
APX12080 / M12 x 80 mm
APX12100 / M12 x 100 mm
APX12110 / M12 x 110 mm
APX12120 / M12 x 120 mm
APX12130 / M12 x 130 mm
APX12150 / M12 x 150 mm
APX12180 / M12 x 180 mm
APX12200 / M12 x 200 mm
APX12220 / M12 x 220 mm
APX12255 / M12 x 255 mm
APX16145 / M16 x 145 mm
APX16175 / M16 x 175 mm
APX16220 / M16 x 220 mm
APX16250 / M16 x 250 mm
APX20170 / M20 x 170 mm
APX20200 / M20 x 200 mm
