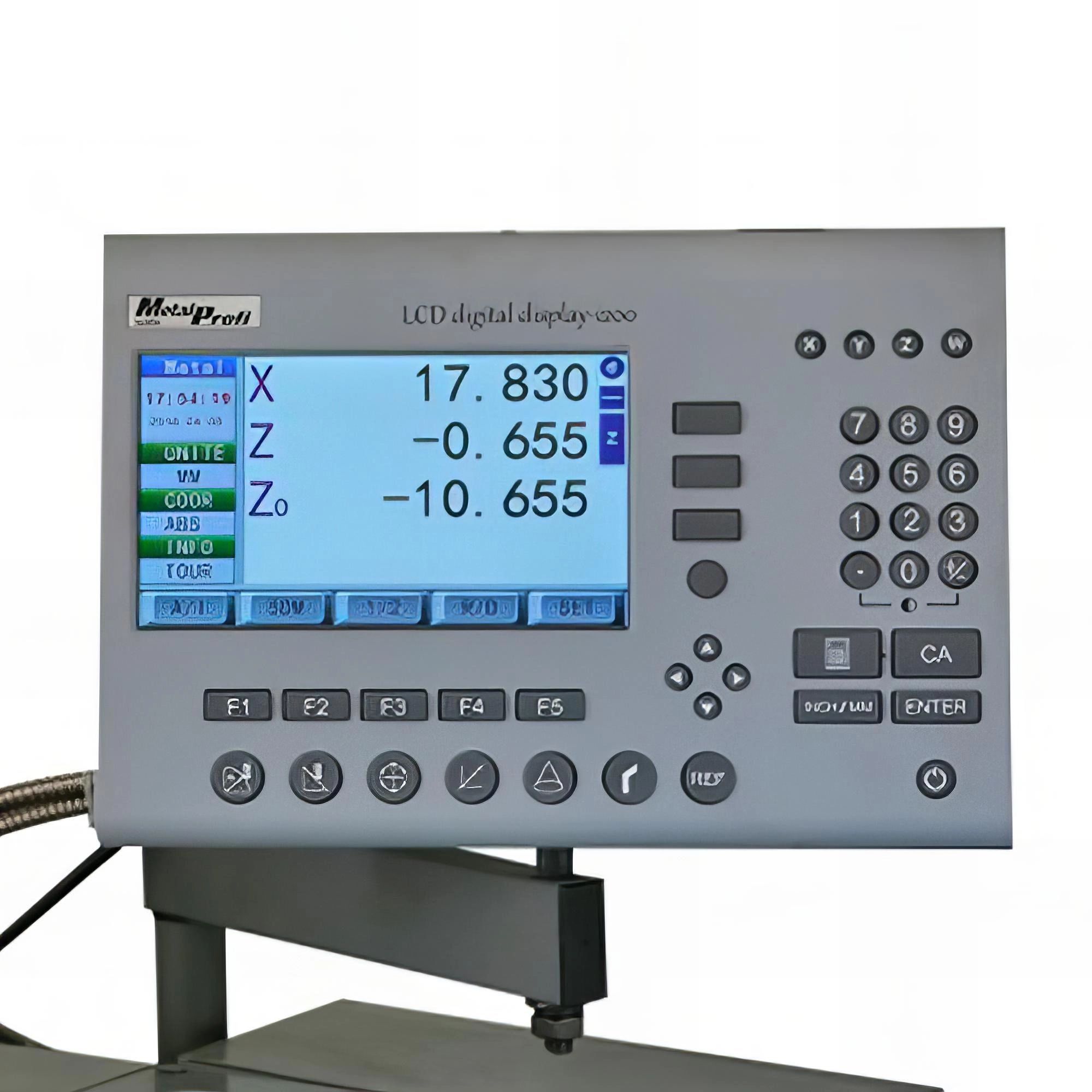

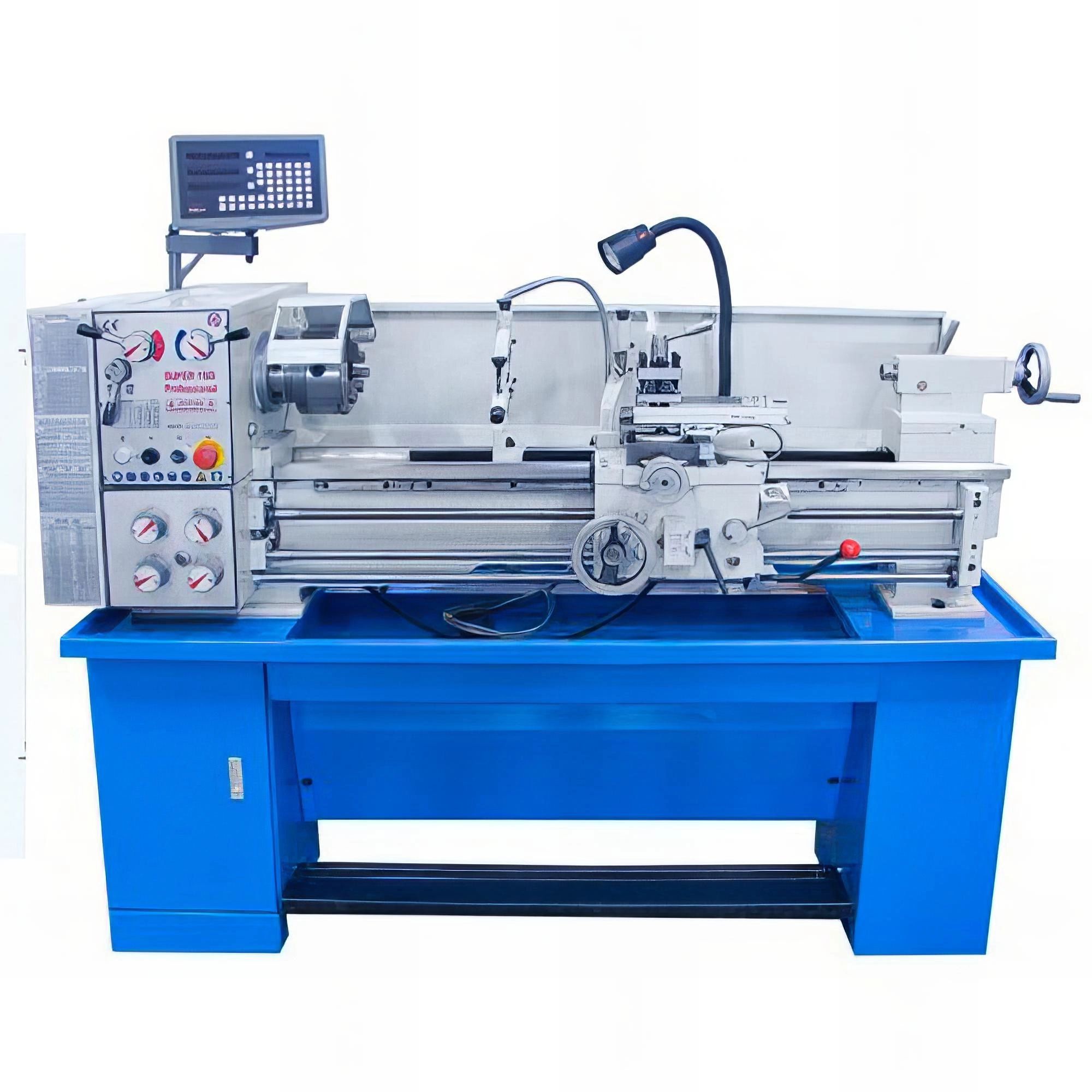

Ce tour d'établi avec visualisation 3 axes présente des critères techniques qui conviendront très bien aux professionnels.
Doté d'un pont de banc amovible, cette machine est particulièrement utile pour l'usinage de grandes pièces et est idéalement adapté pour une utilisation dans les centres d'usinage, dans les usines ou encore pour les écoles.
Le frein de broche au pied (dispositifs à tambours et coupure électrique) offre une sécurité maximale et un temps d'improductivité minimal via l'arrêt de la broche.
Le tour dispose d'un banc prismatique en fonte grise, trempé par induction et rectifié avec précision.
Il est très silencieux grâce à des composants de transmission traités.
Il dispose aussi d'une boîte d'avance avec pignons lubrifiés et rectifiés par bain d'huile, d'une broche principale équilibrée dynamiquement, d'une poupée mobile pouvant être décalée pour le tournage conique long +/- 5 mm et de rails coulissant.

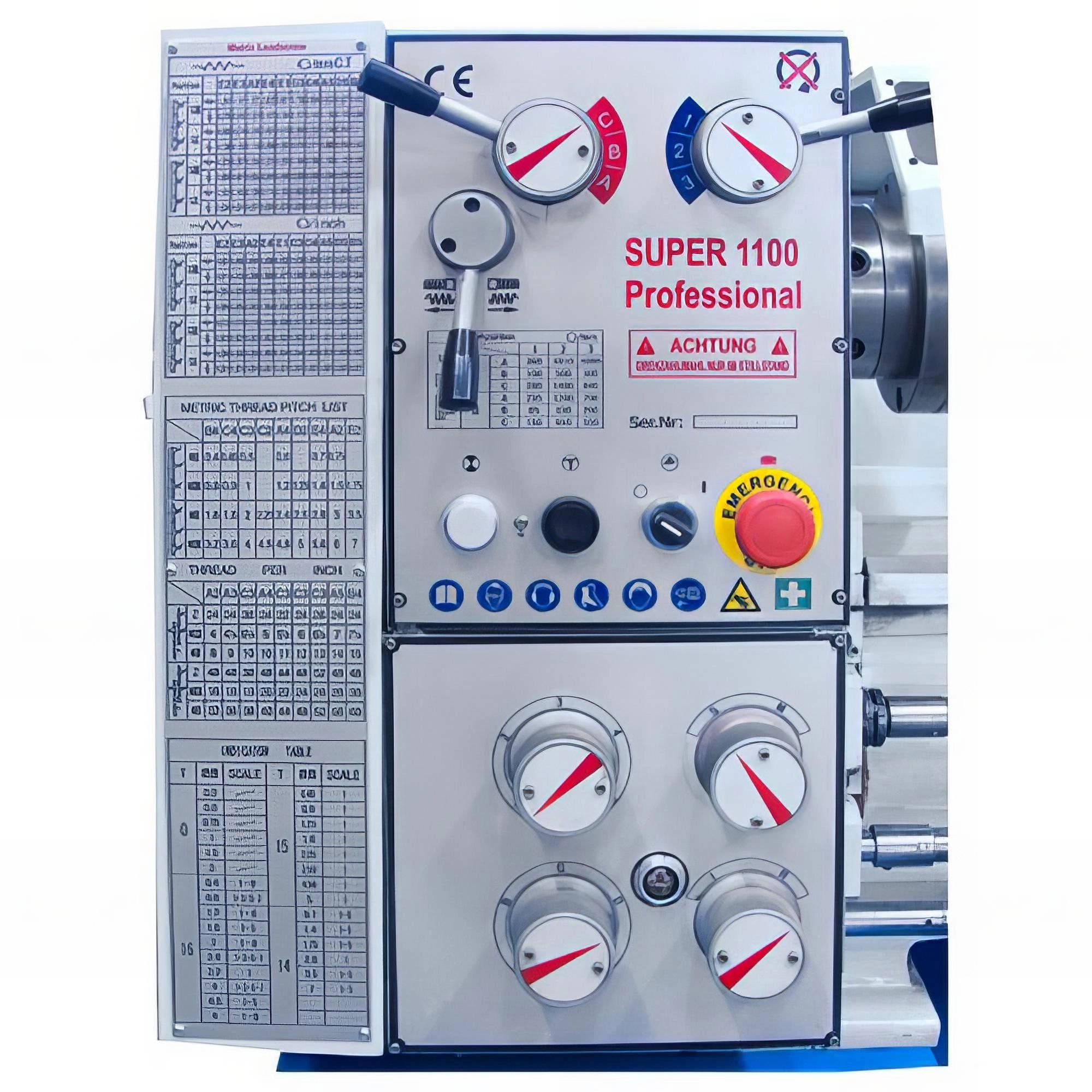

Les utilisateurs expérimentés pourront choisir entre 26 filetages métrique (0,45 - 10 mm) et 20 filetages en pouce (2.25 - 40 Gg/1"").

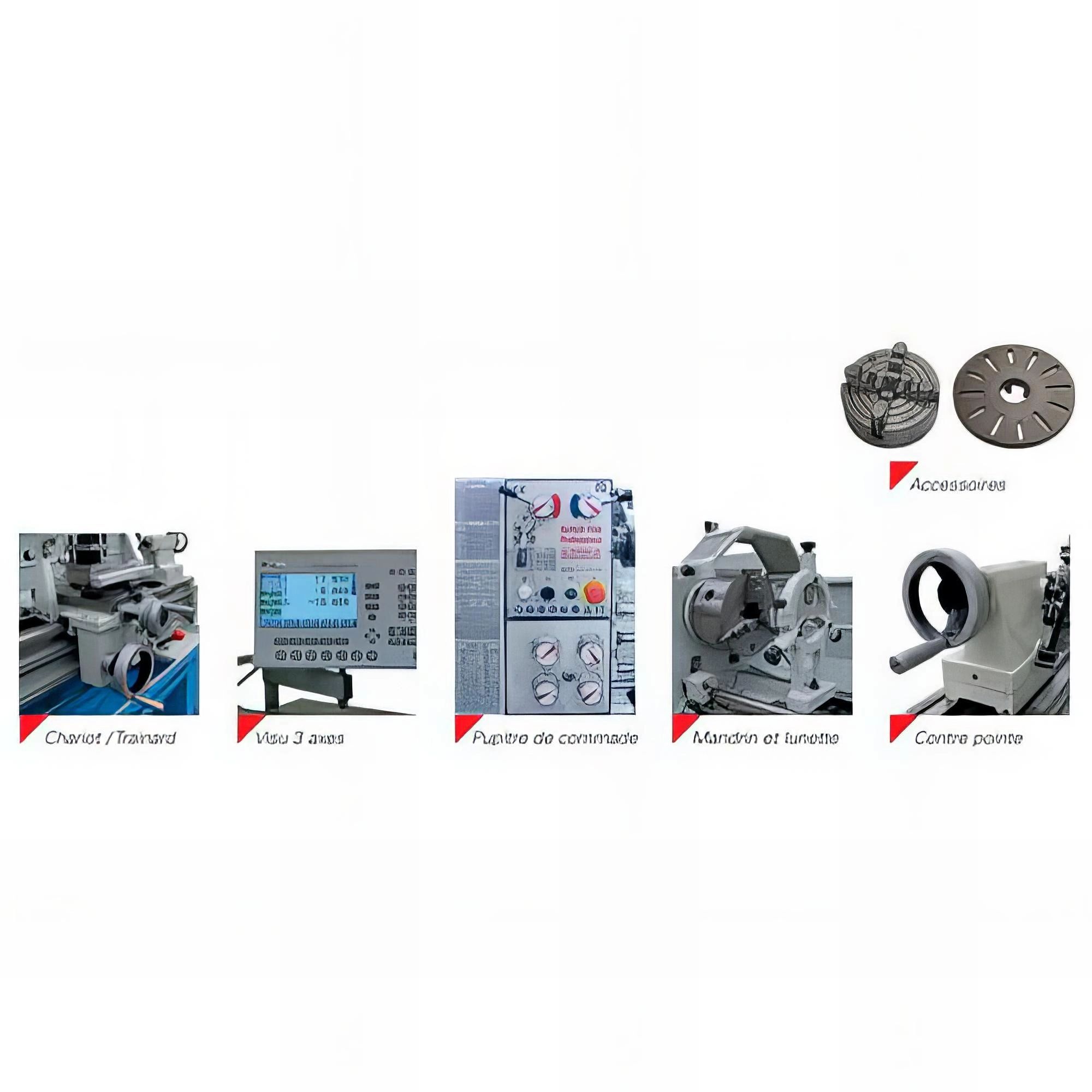

Livré avec
Tourelle à changement rapide
3 cartouches de 20 mm
1 cartouche de 25 mm
Caractéristiques
Puissance moteur 230 V / 50 Hz / 1 500 W
Largeur du banc 187 mm
Hauteur de pointes 180 mm
Entre pointes 1 000 mm
Diamètre usinable max. 330 mm (460 mm grâce au banc rompu)
Diamètre max. au-dessus du chariot 198 mm
Vitesse de broche 70 - 2 000 Trs / min
Nombre de vitesses 8 par boite d'engrenages
Cône Morse de broche MK5
Alésage de broche 38 mm
Alésage du mandrin 3 mors D. 160 mm - 38 mm
Alésage du mandrin 4 mors D. 200 mm - 38 mm
Course longitudinale du chariot 810 mm
Course du chariot supérieur 88 mm
Course du chariot transversal 190 mm
Tourelle à changement rapide 1 cartouches de 20 mm et 1 cartouche de 25 mm
Cône Morse de poupée mobile CM3
Course contre pointe 120 mm
Avance longitudinale 0,078 - 1,044 mm x tour
Avance transversale 0,022 - 0,298 mm x tour
Nombre de sens de vitesses d'avance 2
Filetage métrique 0,45 - 10
Filetage impérial 2.25 - 40 TPI
Encombrement 1 830 x 760 x 1 330 mm
Poids 600 Kg
